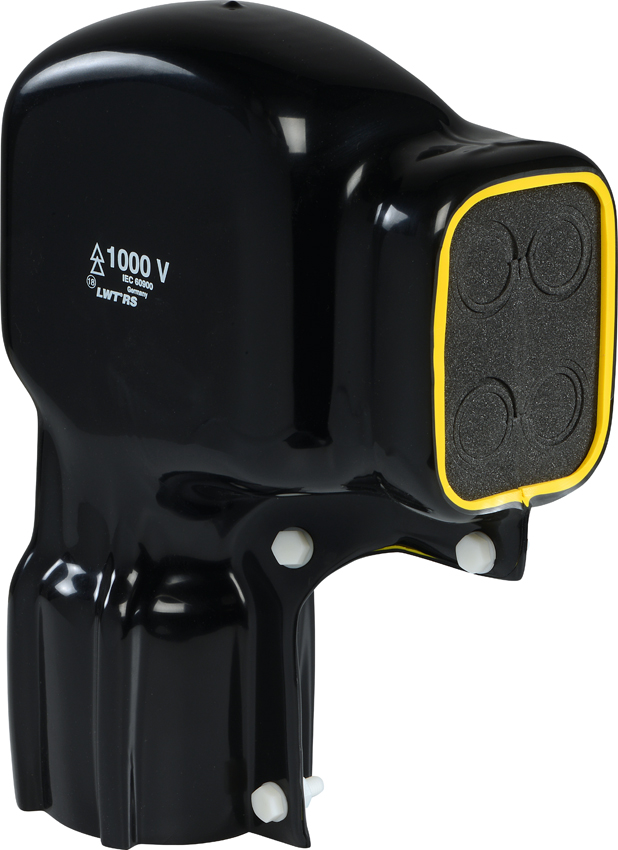

VDE-TRAFO - Abdeckhauben

Beschreibung:

zum Abdecken von (NS) - Durchführungen bei Öltransformatoren mit Innenraum- und Freiluftisolatoren nach DIN 42530 bis 1.000 kVA.

Optimiert für mehrere Anschlußmöglichkeiten an werksseitig mitgelieferten Kupfer- oder Messinglaschen durch beispielsweise Schienen oder Preßverbinder o.ä. unter Berücksichtigung der Anschlußnormen mit Kabelausgang zur SEITE.

Hergestellt aus Spezial-Isoliermaterial mit 2-FARB-Mehrschicht-Isolierung innen gelb - außen schwarz fest und stabil - trotzdem flexibelbei der Montage - keine Bruchgefahr

Geprüft und gekennzeichnet gem. EN 60900 z.B. mit Einzelstückprüfung bei 10 KV.

Einsatzfähigkeit zwischen Minus 40 Grad bis Plus 70 Grad Celsius.

Außenflächen absolut glatt - sodaß sich kein Wasser sammeln kann. Schaumstoffeinlage für Kabelausgang besteht aus wasserabweisendem Material.

Absolut Witterungs- und UV-beständig. Für Innen- und Außeneinsatz geeignet.

Durch die spezielle und patentrechtlich geschützte Konstruktion ist auch nach der Montage auf einer TRAFO-Kerze stets eine kontinuierliche Belüftung gewährleistet.
Die mitgelieferte Einlage zur seitlichen Kabeldurchführung ist mit vorgestanzten Merkmalen zum Ausdrücken bei Bedarf von 2- und 4-Leiter-Kabeln bis je 400 mm Quadrat ausgestattet.

Bei Verwendung einer Messing- oder Kupferschiene erbitten wir kurze Info.

Artikel-Nr. Passend für Size Weight (g)
K50451M30 / M42290 mm Außenmaße1.200
K50462M30 / M42330 mm Außenmaße2.100
